异形针刺机 异形针刺机 异形针刺机

异形针刺机

适用原料：6-24K 碳纤维平纹布，斜纹布，网胎和成卷碳纤维丝束。

异形针刺机：

✤ 用途特点：异形件针刺机设计的总体要求是能够加工针刺出坩埚状碳纤维预制体，对参数控制达到要求精度与可靠性。设备构造简单便于修理，操作简便、工作环境安全以及生产效率高。

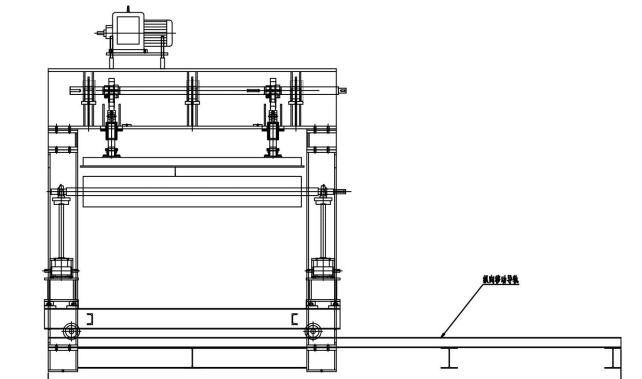

（上图为结构示意图，不完全与实际设备相同）

✤ 技术参数：

（1）额定工作功率：9.5kw；

（2）最大针刺频率：300 次/min；

（3）可加工直径：300-1000mm；

（4）最大加工高度：800mm；

（5）最大模具旋转速度：100 转/min；

✤ 机构特点：

（1）异形件针刺机主要部件：针刺部分、模具进出部分、升降部分、旋转部分、角度偏移部分、缠绕部分、切割部分和控制电柜组成。

（2）针板为电脑布置针孔位置，数控钻床打孔；

（3）活动梁采用 12mm 和 6mm 的原平板焊接而成，活动梁焊接完成后在进行调质处理来去除工件的内应力；

（4）活动梁用龙门刨进行四面加工，确保工件的平面度;

（5）针板拆卸方便快捷，装夹牢固可靠

✤ 安全防护：

（1）所有传动部位均有保护罩保护。

（2）电器部分设有过载保护、过电流保护、短路保护、紧急停车按钮。

（3）必要部位设有警告标记。
